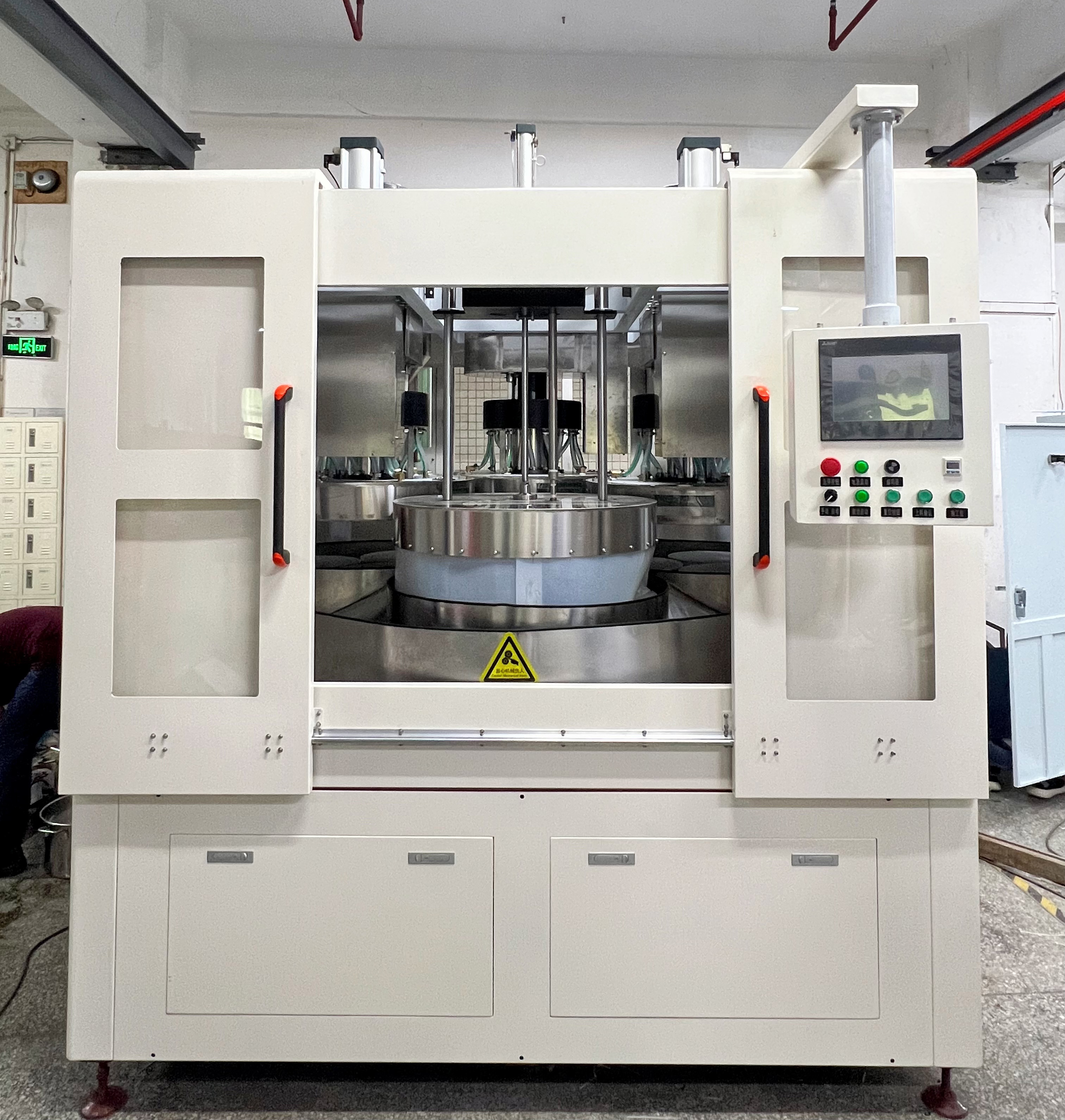

深圳市海德精密机械有限公司生产的HD-4W720S扫光机，是一种高效率，精密稳定的研磨加工设备。该设备选用不同的治具可以对各种外形的金属、非金属3D/2.5D面进行研磨、抛光。



HD-4W720S扫光机加工方式：
       该机器为四工位扫光机，“工位转换托盘”承托着四个转速可调（无级）的独立旋转“工件盘”。第一、二、三工位为研磨工位。上方有对应的粗、中、细（或一样）的毛刷（如图）旋转着对工件进行研磨，转速无级可调。
        第四工位为上下料工位，零件磨好后升高活动挡水板，转到此位置并停止此“工件盘”，降下活动挡水板进行下料、上料。其它三个工位继续研磨。可添加机械手通讯，实现自动上下料联动。
        该机器设有研磨液循环过滤系统，可设定浓度监控，当研磨效果下降或研磨液减少时适当添加即可。

HD-4W720S扫光机技术参数

型号	HD-4W720S
工件盘直径(mm)	Φ360mm
工件盘数量(pcs）	4*3=12
工件盘转速(rpm）	0-10
工件盘驱动功率(kw）	2.2*4
毛刷盘直径(mm）	780
毛刷盘数量(pcs）	3
毛刷盘转速(rpm）	10-300
毛刷盘驱动功率(kw）	5.5*3
换位电机功率(kw）	5.5
升降电机功率(kw）	1
升降电机数量(pcs）	3
机器重量(kg）	4000
外形尺寸(L*W*H）	2250*2250*2400mm
设备总功率(kw）	38

HD-4W720S扫光机设备优点：
1.工件盘、毛刷采用独立旋转结构确保每个产品扫光均匀对称，有效去除零件的加工纹和划伤痕。
2.采用工位轮换加工结构，毛刷从粗到细轮流加工，可有效提升工作效率。
3.上盘采用毛毯或毛刷针对2.5D、3D金属、陶瓷盖板及按键孔位等精准抛光，一机多用。
4.采用伺服升降毛刷，速度快慢调节灵活。可以对毛刷和零件之间的压入深度定位精准控制，也可以设置压力控制，灵活方便。
5.零件固定采用治具固定或真空吸附。
6.控制系统采用全电脑控制，只要输入简单的工艺参数就能自动完成研磨工作。

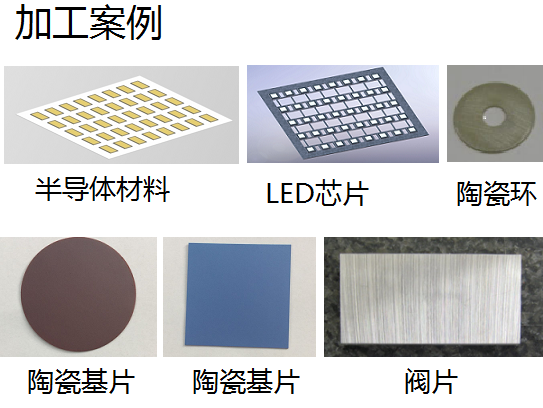

HD-4W720S扫光机加工案例：

        适用于2.5D、3D金属、非金属、陶瓷盖板及按键孔、陶瓷环、陶瓷基片、阀片等研磨抛光。





备注：由于技术不断更新，以上数据谨供参考，最终以实体数据为准！
