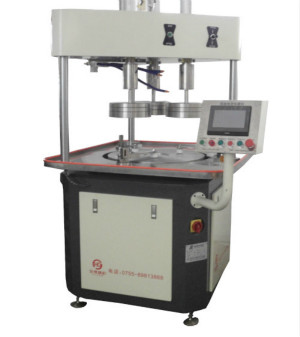

气缸式平面研磨机

发表时间:2014-11-28
  气缸式平面研磨机适合于高精密大型工件的单平面研磨抛光与小型工件的量产。如:大型模具、导光板,不锈钢、LED衬底片、陶瓷片、硬盘、密封件等各种半导体及金属材料的研磨抛光。 本系研磨机适用性强,能灵活适应各种不同材质的研磨抛光。根据客户不同的材料选择不同的工艺。有多款产能不同的机器可选,客户可根据不同产量要求选择对应机型。
  设备适用行业举例:手机行业(包括苹果、富士康、华为等都在用),电子行业,LED行业,精密五金行业,通讯器材行业,塑胶模具行业,光学玻璃行业,航空航天业,陶瓷行业等。
  设备适用材质举例:不锈钢,钨钢,铝材,合金等金属材质的产品;光学玻璃,硅片,导光板,亚克力,蓝宝石衬底,蓝宝石外延片,塑胶等非金属超硬材质的产品。

  气缸式平面研磨机参数
型号  HD-610XQ
研磨盘规格 φ610×φ180×12t
最大工件尺寸 φ230mm
陶瓷修正轮规格 φ280mm*φ240mm3个
研磨盘转速 0--160rpm
定时范围 99分59秒
主电机功率 2.2kw.380V3相
修面电机功率 0.2kw.380V3相
修面速度 0---250mm/分钟
外形尺寸 1400*1850*2000
重量 1450kg
  气缸式平面研磨机工作原理:
  1.本研磨为精密研磨抛光设备,被磨、抛材料放于研磨盘上,研磨盘逆时针转动,修正轮带动工件自转,加压气缸对工件施压,工件与研磨盘作相对运转磨擦,来达到研磨抛光目的。
  2.研磨盘修整机构采用油压悬浮导轨前后往复运动,金刚石修面刀给研磨盘的研磨面进行精密修整,得到理想的平面效果。
  气缸式平面研磨机特点:
  1.系列研磨机工件加压采用气缸加压的方式,压力可调;
  2.配合高精密度的修面装置,使研磨平面度达到±0.002mm,确保批量加工高精密的一些工件达到稳定性,大大节省了时间。
  3.变频控制,实现软启动,软停机,冲击力小,减少工件损伤。
  4.系列研磨机采用PLC程控系统,触摸屏操作面板,研磨盘转速与定时可直接在触摸屏上输入。
  5.配合研磨液自动喷雾系统,研磨液能均匀的喷洒在研磨盘上,达到工件的稳定性。减少研磨的时间,更节省了耗材的成本,也符合了环境的要求
  6.采用美国进口轴承,电机,确保设备的稳定性和寿命,确保工件的精密要求。
