9B双面研磨机/双面抛光机

发布时间:2023-08-19 21:14
  • 产品介绍
  • 规格参数

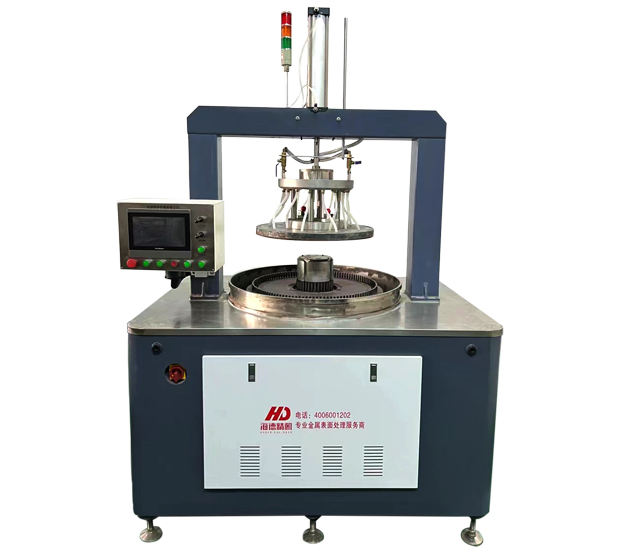

9B双面研磨机

9B双面研磨机使用范围:

  本机主要适用于硅片、石英晶片、光学晶体、玻璃、宝石、铌酸锂、砷化镓、陶瓷片等薄脆金属或非金属的研磨或抛光。

9B双面研磨机原理:

  本系列研磨机为精密磨削设备,上、下研磨盘作相反方向转动,工件在载体内作既公转双自转的游星运动.磨削阻力小不损伤工件,而且两面磨削均匀,生产效率高.

9B双面研磨机技术参数

  1、研磨盘直径(MM):φ640×φ235×35

  2、最大理想研磨直径(MM):φ210

  3、加工件平面度:0.2μ(φ10)

  4、游轮参数:英制DP12,Z=108, 公制M=2,Z=114

  5、游轮数量:5个

  6、最小研磨厚度:0.4mm(φ10mm)

  7、主机功率:3.7KW(研磨)5.5KW(抛光)

  8、研磨盘转速(rpm): 0~56rpm

  9、电源:AC380V, 50Hz

  10、气源:0.5~0.6Mpa

  11、设备外形尺寸(MM):1650mmX1150mmX2530mm

  12、重量(KG):~1980kg

9B双面研磨机特点:(产品的图片和参数仅供参考,详情请来电:0755-89813868)

  1、采用交流变频电机驱动,软启动、软停止,平稳可靠。

  2、油压升降齿圈、非常平稳,太阳轮下有垫片可调整位置,有效利用了齿圈和太阳轮。

  3、上盘单独设置了缓降气缸,不但有效防止了薄脆工件的破碎,而且还可独立进行压力控制。

  4、通过使用电子预置计数器,研磨的圈数、要求可准确控制。

  5、可以采用修盘方式修整研磨盘。



部分抛光加工案例
平面研磨机免费打样
商桥咨询客服

材质从普通金属到复杂合金......涵盖了金属、陶瓷、玻璃、塑胶等。案例如下:
铝合金镜面抛光
铝合金镜面抛光
苹果手机蓝宝石玻璃抛光
苹果手机蓝宝石玻璃抛光
工艺细节可咨询海德研磨,电话:0755-89813868 ;查看更多的抛光案例
